Le système de paumelles offre des possibilités de combinaisons et de fixation pour portes ouvrant à l’intérieur et à l’extérieur avec inverseur de profilé et constructions d’angles
Toutes les pièces en métal de la paumelle sont traitées contre la corrosion. Exécution en acier inoxydable livrable en cas de sollicitation extraordinaire
Utilisable pour pose à gauche ou à droite
Exécutions spéciales pour portes repliables et anti-effraction
Disponibles pour tous les profilés aluminium et acier courants. Paumelles livrables en teintes anodisées et laquées RAL
Description
Composez maintenant votre catalogue de produits individuel:

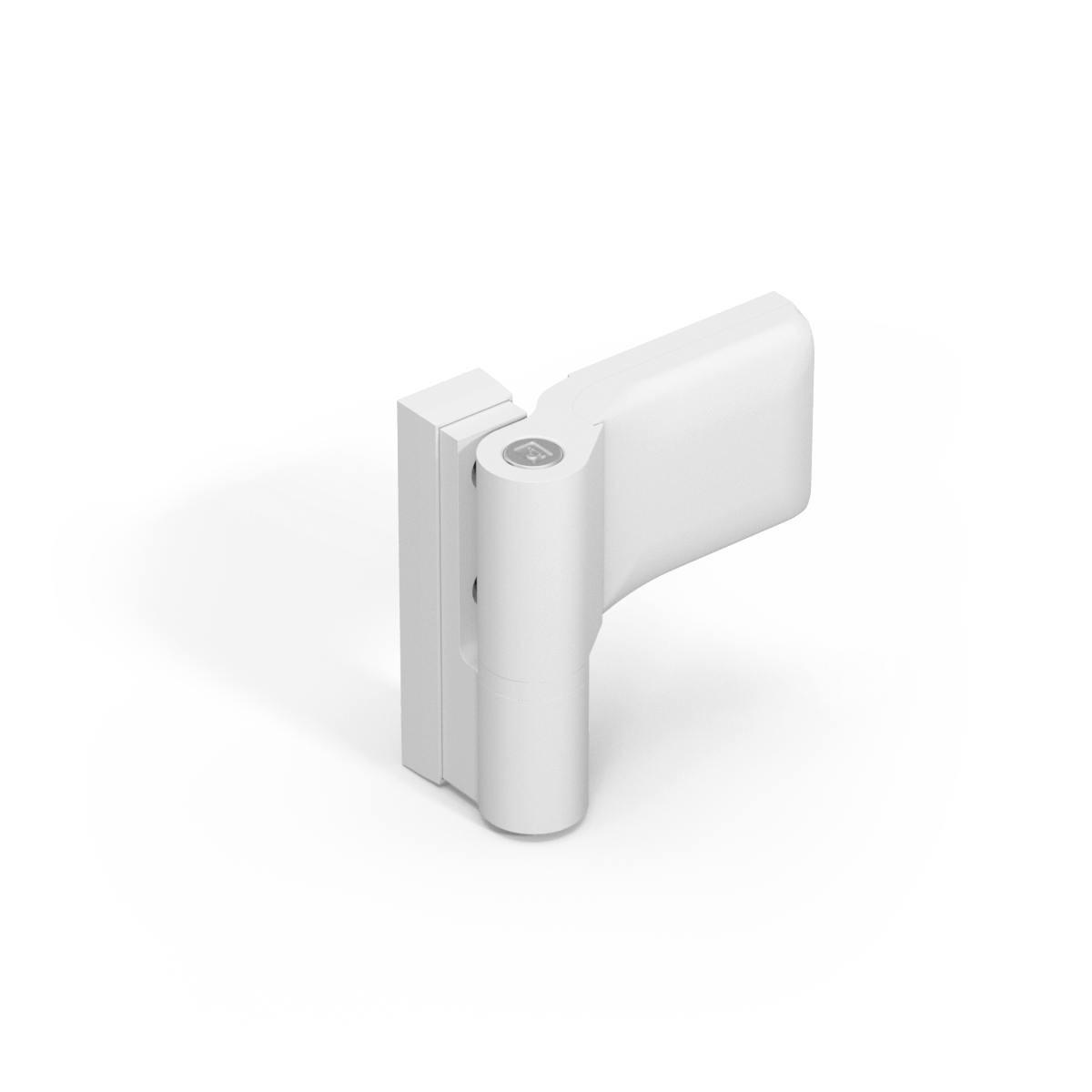

Le produit-phare de la gamme de paumelles Dr. Hahn a été dans certaines fonctions primordiales encore optimisé. De même, des détails ont été intégrés à sa construction, rendant son usinage en atelier et sur chantier encore plus efficient. Grâce à une répartition ingénieuse des forces exercées, la paumelle Türband 4 AT est nettement plus stable après le réglage. La mise au point est devenue, également sur porte très lourdes, plus facile.
Nouveau pour cette série est la cote axe de perçage au dormant de zéro, qui réduit à un minimum la place utile nécessaire du dormant. Cette nouvelle variante sera particulièrement employée dans les situations où la place disponible pour le dormant est très réduite.
La paumelle Türband 4 AT s’est vu attribuer une nouvelle géométrie, qui garantit une meilleure adhérence du capuchon.
Domaines d’utilisation
Portes d'entrée principales
Portes d'entrée secondaires
Portes à usage intensif
Portes intérieures
Portes extérieures
Matériel
en aluminium extrudé
Modes de fixation
Fixation par vis d'ancrage direct ou par contreplaques:
largeur 15 et 21mm
Modèles
2 axes de rotation: 20 mm et 36 mm
Capacité de charge
Dépend de la configuration des profilés max. 180 kg
Réglage
Sans soulever ni dégonder la porte, réglable dans 6 directions:
Réglage horizontal continu ± 2,5 mm
Réglage vertical continu + 3 mm, - 2 mm
Compression du joint d'étanchéité réglable de ±0,5 mm
Application spéciales
Testée sur des portes coupe feu et étanche à la fumée
Certificats
Certification CE selon <link https: www.boutique.afnor.org norme nf-en-1935 quincaillerie-pour-le-batiment-charnieres-axe-simple-prescriptions-et-methodes-d-essai article fa040937 external-link-new-window internal link in current>EN 1935:2002, en classe 14
<link http: www.skgikob.nl en downloads assessment-guidelines.html external-link-new-window skg>SKG 3 étoiles
Teintes
Paumelles disponibles en finitions anodisées et laquées RAL
Certificat
Türband 4 AT, deux lames: 4 7 7 0 1 4 1 14
Art
icône
classe
définition
Classe d'usage de la paumelle
4
Classe 4: usage très intensif Paumelle de porte, soumis à un usage très intensif avec de très fortes sollicitations.
Classement d'endurance
7
Classe 7: 200.000 cycles d'essai (uniquement paumelle de porte)
Masse de la porte d'essai
7
Classe 7: masse de la porte d'essai 160kg
Résistance au feu
0
Classe 0: non utilisable sur portes coupe feu (EN1634-1)
Sécurité à l'usage
1
Toute les paumelles doivent répondre aux éxigences de sécurité à l'usage. Il n'existe donc que la classe 1.
Résistance à la corrosion
4
Classe 4 : Test de brouillard salin de 240 heures
Anti effraction
1
Classe 1: utilisable sur des portes à retardement d'effraction dépendant de l'apport à la résistance à l'effraction des paumelles adaptées à la porte à retardement d'effraction.
Classement de la paumelle
14
Classe 14: Les paumelles de cette classe répondent aux exigences d'un usage très intensif.
La clé de classification 4 7 7 1 1 4 1 14 signifie:
Une paumelle de porte (4) pour de très fortes sollicitations, ayant passé un test d'endurance (7*) de 200.000 cycles, pour une porte d'une masse jusqu'à (7*) 160KG, (0) non utilisable sur portes coupe feu, répondant à une résistance au test de corrosion maximal (4) de 240 heures, pouvant être mise en oeuvre sur des portes à (1)retardement d'effraction et ayant le classement (14) de paumelle.
*) Suivi de 20 cycles à 320KG et 5 cycles à 480KG d'après EN 1935 réalisés avec succès. La paumelle résiste à une contrainte de cisaillement d'un minimum de 15,0KN.
Comparaison des classifications des paumelles Dr. HAHN
