Fixation directe dans le dormant et l'ouvrant avec possibilité, optionnelle, de vissage avec la vis étagée
Variante avec vis autoforeuses disponible

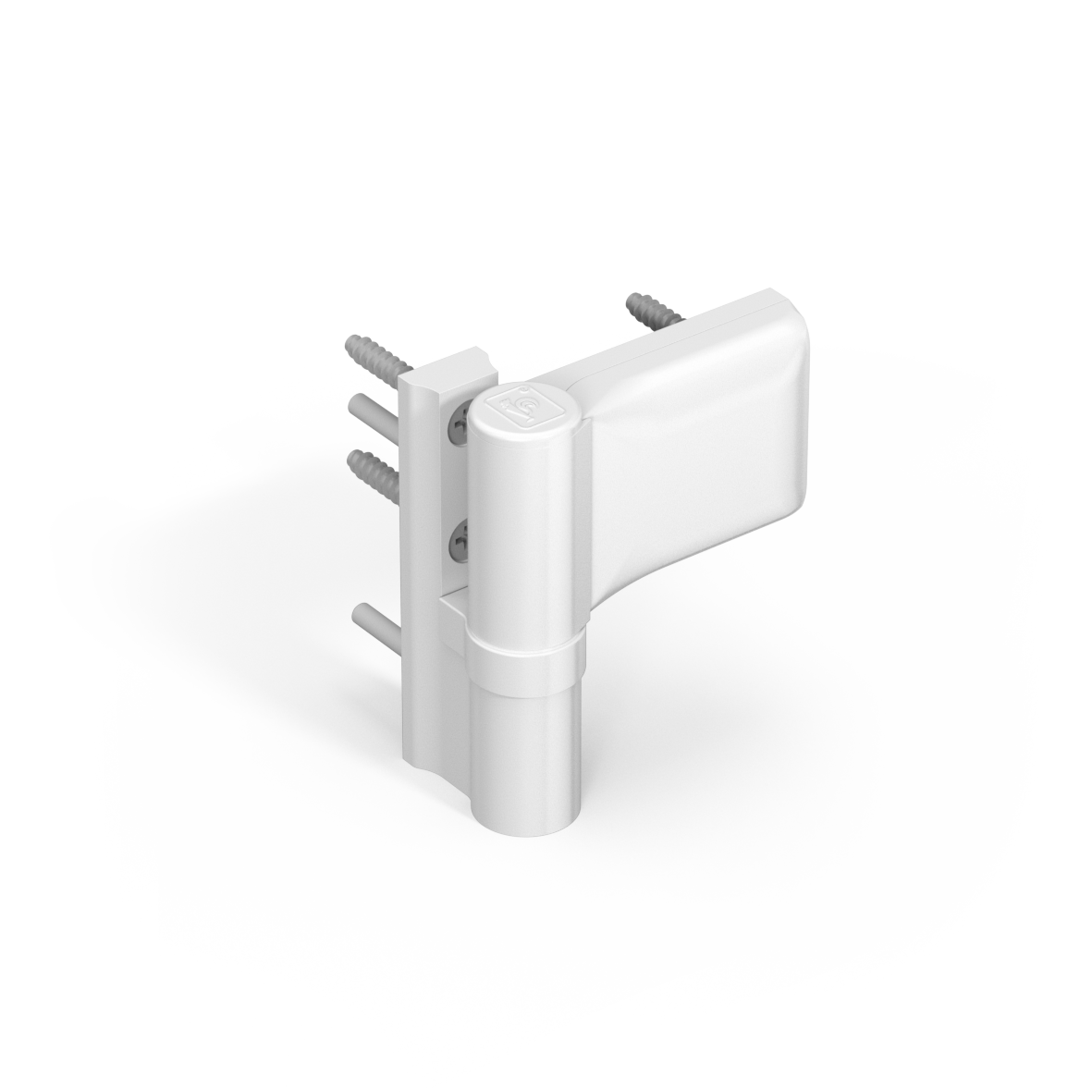

Les portes légères représentent toujours un défi particulier pour les fabricants de portes. La paumelle Hahn KT-SV empêche les portes allant jusqu'à 80 kg de s'affaisser. Elle a trois largeurs de bras dormants de 12, 15 et 20 mm et convaint par ses matériaux de haute qualité et son bon usinage. Son montage en atelier et son réglage sur le chantier sont simples et rapides. Depuis Mars 2010 nous proposons la KTSV avec des vis autoforeuses et avons ainsi encore réduit de façon significative le temps de montage. Bien que la paumelle soit souvent utilisée sur des portes secondaires, elle possède la certification CE - il s'agit même de la classe 12 pour une utilisation très intensive.
Matériel
En Aluminium extrudé
Modes de fixation
Modes de fixation
Fixation directe dans le dormant et l'ouvrant avec possibilité, optionnelle, de vissage avec la vis étagée
Variante avec vis autoforeuses disponible
Modèles

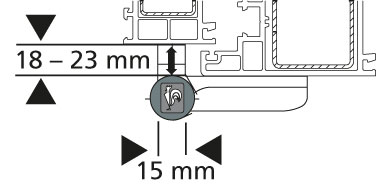

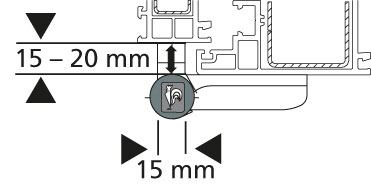

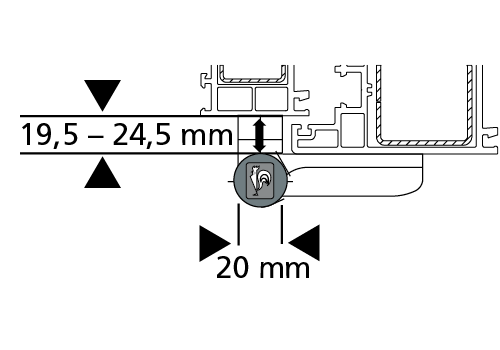

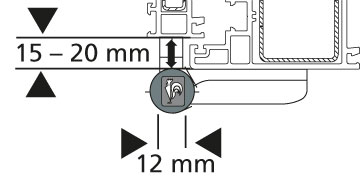

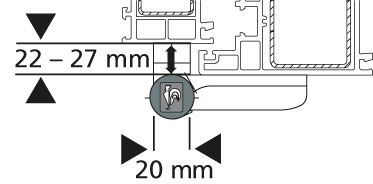

3 cotes de recouvrement 15 -20 mm, 18 - 23 mm et 22 - 27 mm
Capacité de charge
En fonction des profilés max. 80 kg
Réglages

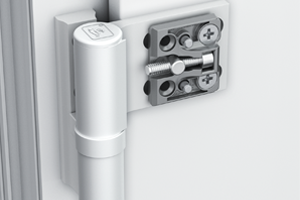

Sans soulever ni dégonder la porte, réglable dans 6 directions:
Certificats
Certification CE selon EN 1935:2002, en classe 12
Teintes
Paumelles disponibles dans toutes les teintes RAL
P307E0001 = RAL 9010
P307G0001 = RAL 9016
P30750001 = RAL 8077
P307E0045 = RAL 9010
P307G0045 = RAL 9016
P30750045 = RAL 8077
P307E0013 = RAL 9010
P307G0013 = RAL 9016
P30750013 = RAL 8077
P307E0047 = RAL 9010
P307G0047 = RAL 9016
P30750047 = RAL 8077
P307E0002 = RAL 9010
P307G0002 = RAL 9016
P30750002 = RAL 8077
P307E0050 = RAL 9010
P307G0050 = RAL 9016
P30750050 = RAL 8077
P307E0010 = RAL 9010
P307G0010 = RAL 9016
P30750010 = RAL 8077
P307E0046 = RAL 9010
P307G0046 = RAL 9016
P30750046 = RAL 8077
P307E0030 = RAL 9010
P307G0030 = RAL 9016
P30750030 = RAL 8077
P307E0048 = RAL 9010
P307G0048 = RAL 9016
P30750048 = RAL 8077
P307E0080 = RAL 9010
P307G0080 = RAL 9016
P30750080 = RAL 8077
P307E0081 = RAL 9010
P307G0081 = RAL 9016
P30750081 = RAL 8077
P307E0056 = RAL 9010
P307G0056 = RAL 9016
P30750056 = RAL 8077
P307E0057 = RAL 9010
P307G0057 = RAL 9016
P30750057 = RAL 8077
P307E0021 = RAL 9010
P307G0021 = RAL 9016
P30750021 = RAL 8077
KT-SV: 4 7 5 0 1 4 1 12
Classe d'usage de la paumelle
4
Classe 4: usage très intensif Paumelle de porte, soumis à un usage très intensif avec de très fortes sollicitations.
Classement d'endurance
7
Classe 7: 200.000 cycles d'essai (uniquement paumelle de porte)
Masse de la porte d'essai
5
Classe 5: masse de la porte d'essai 100kg
Résistance au feu
0
Classe 0: non utilisable sur portes coupe feu (EN1634-1)
Sécurité à l'usage
1
Toute les paumelles doivent répondre aux éxigences de sécurité à l'usage. Il n'existe donc que la classe 1.
Résistance à la corrosion
4
Classe 4: Résistance extrème à la corrosion
Anti effraction
1
Classe 1: utilisable sur des portes à retardement d'effraction dépendant de l'apport à la résistance à l'effraction des paumelles adaptées à la porte à retardement d'effraction.
Classement de la paumelle
12
Classe 12: Les paumelles de cette classe répondent aux exigences d'un usage très intensif.
La clé de classification 4 7 5 0 1 4 1 12 signifie:
Une paumelle de porte (4) pour de très fortes sollicitations, ayant passé un test d'endurance (7*) de 200.000 cycles, pour une porte d'une masse jusqu'à (5*) 100KG, (0) non utilisable sur portes coupe feu, répondant à une résistance au test de corrosion maximal (4) de 240 heures, pouvant être mise en oeuvre sur des portes à (1)retardement d'effraction et ayant le classement (13) de paumelle.
*) Suivi de 20 cycles à 200KG et 5 cycles à 300KG d'après EN 1935 réalisés avec succès
KT-SV
KT-N 6R
KT-V 6R
KT-EN
KT-EV

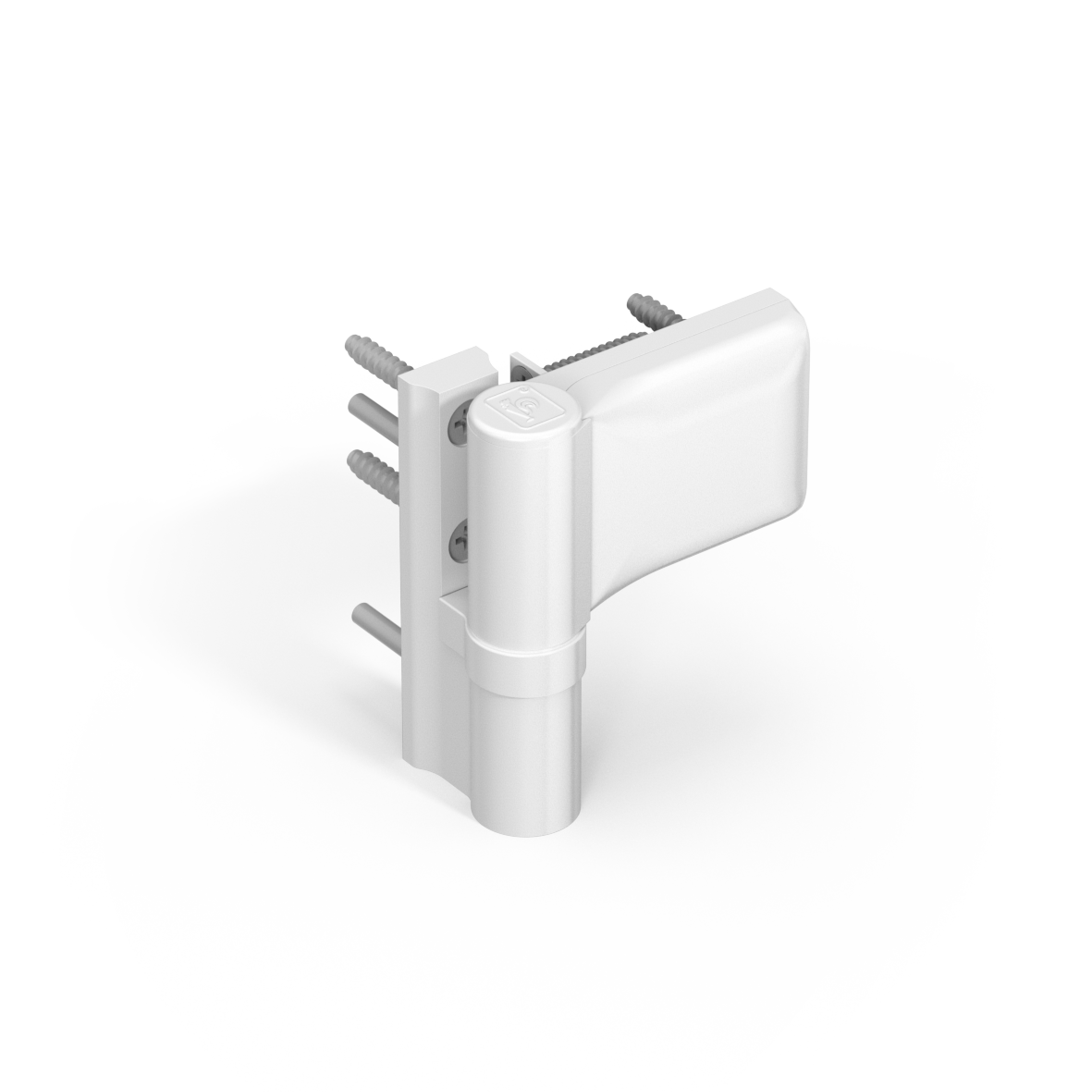

KT-SN
KT-RN, deux lames
KT-RN, trois lames
KT-RV, deux lames
KT-RV, trois lames
KT-RKN, deux lames
KT-RKN, trois lames
KT-RKV, deux lames
KT-RKV, trois lames
KT-B 6R
Notice de montage
Déclarations de performances de tous les produits
