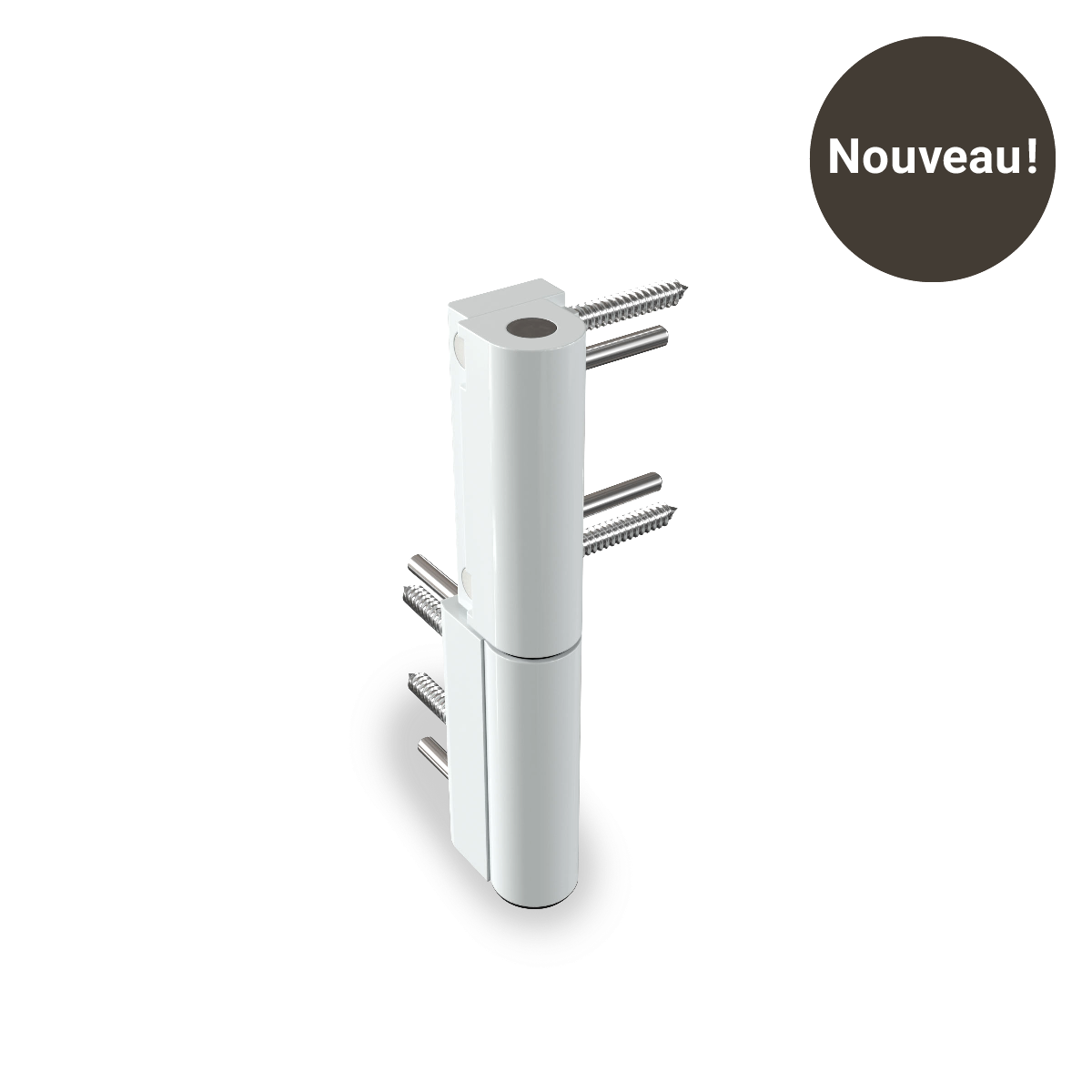

KT-RN, deux lames
- Pas de coupure du joint d’étanchéité
- Assez puissant pour porter des vantaux de 120 kg
- Noeud de cylindre très élancé de 22 mm
- Pas de décalage des rouleaux même après réglage
- Paumelles prémontées au maximum
- Paumelle réversible

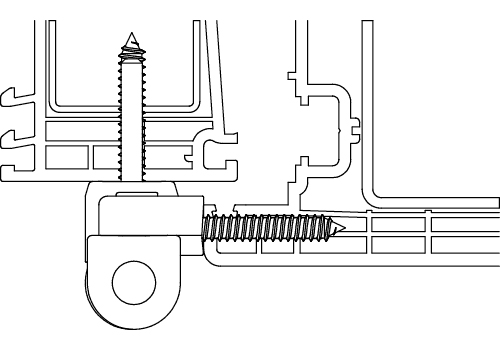

La Paumelle cylindrique 2 lames Hahn KT-RN pour portes PVC Hahn bénéfice des mêmes caractéristiques que sa soeur la paumelle 3 lames, avec une fixation par vissage dans la gorge et un noeud de cylindre très élancé de 22 mm. Elle laisse le joint d'étanchéité toujours intact, permettant ainsi d'atteindre un coefficient thermique maximal. Réglage de tout comfort, dans 6 directions, réalisable par une personne verticalement et horizontalement. Le joint d'étanchéité peut être ajuster de+/- 0,5 mm en tournant la douille. Le préréglage de la douille axiale permet lors du prémontage en atelier de monter la partie ouvrante perpendiculairement, rendant un ajustement sur chantier, dans la plupart des cas, superflu.
En fonctionde la combinaison de profiles utilisés, elle peut porter jusqu'à 120 Kg. La classification CE, selon EN 1935, classe 14 est en cours. Cette paumelle, en aluminium extrudé, est livrée au menuisier prémontée au maximum et est réversible. La version Standard de la KT-RN dessert la plupart des Profilés présents sur le marché avec un recouvrement à angle droit de 16,5 à 26 mm. Pour des situations de profils particulières, veuillez nous consulter.
Matériel
En aluminium extrudé
Mode de fixation
Fixation directe dans le dormant et l’ouvrant
Modèles
Recouvrement 16,5 – 26,0 mm
Capacité de charge
En fonction des profilés max. 120 kg
Réglages
Réglable dans 6 directions, sans soulever, ni dégonder la porte :
• Réglage horizontal continu ± 3 mm
• Réglage vertical continu + 3 mm / – 1 mm
• Réglage de la compression du joint d'étanchéité ± 0,5 mm
Certificats (en cours)
• En cours: Certification CE selon EN 1935:2002, en classe 14
• En cours: SKG 2 étoiles
Teintes
Paumelles disponibles en anodisé argent EV1 et teintes RAL
K72110000 = EV1 pièces PVC noires
K721E0000 = RAL 9010 pièces PVC blanches
K721G0000 = RAL 9016 pièces PVC blanches
K72150000 = RAL 8077 pièces PVC noires
K72140000 = RAL 9010 pièces PVC noires
K72160000 = RAL 9016 pièces PVC noires
No. d’article sur demande
KT-RN, deux lames: 4 7 7 0 1 0/4(5*) 1 14
Classe d'usage de la paumelle
4
Classe 4: usage très intensif Paumelle de porte, soumis à un usage très intensif avec de très fortes sollicitations.
Classement d'endurance
7
Classe 7: 200.000 cycles d'essai (uniquement paumelle de porte)
Masse de la porte d'essai
7
Classe 7: masse de la porte d'essai 160kg
Résistance au feu
0
Classe 0: non utilisable sur portes coupe feu (EN1634-1)
Sécurité à l'usage
1
Toute les paumelles doivent répondre aux éxigences de sécurité à l'usage. Il n'existe donc que la classe 1.
Résistance à la corrosion
0/4(5*)
Class 0: No protecion against corrosion/Classe 4: Résistance extrème à la corrosion(Class 5: 480h salt spray test*)
Anti effraction
1
Classe 1: utilisable sur des portes à retardement d'effraction dépendant de l'apport à la résistance à l'effraction des paumelles adaptées à la porte à retardement d'effraction.
Classement de la paumelle
14
Classe 14: Les paumelles de cette classe répondent aux exigences d'un usage très intensif.
Aptitude à l’utilisation dans les voies de secours
* Grade 5 selon la norme EN 1670:2007 / AC:2008
