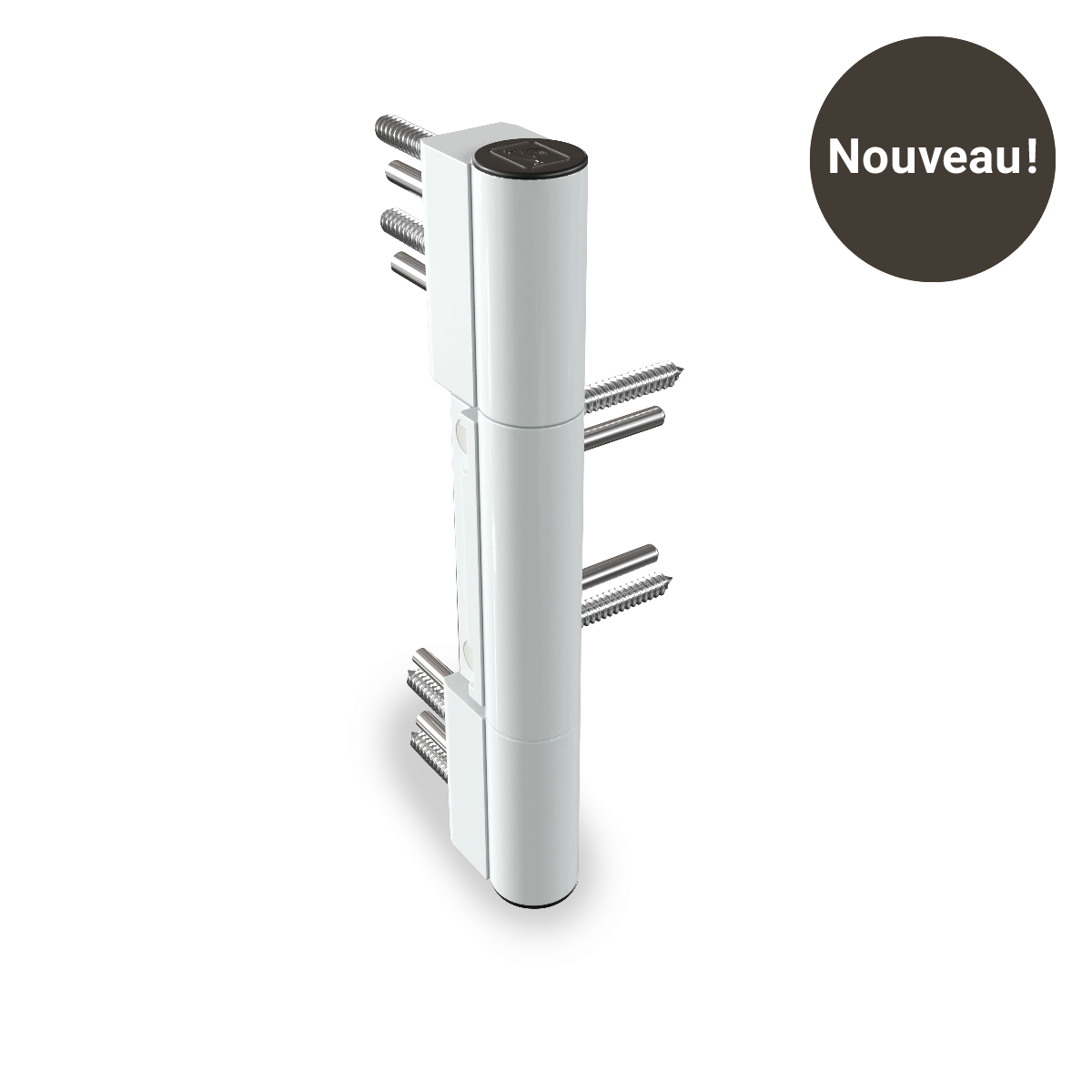

KT-RKN, trois lames

Lors de la conception des 4 nouvelles versions des paumelles cylindriques pour portes PVC, les développeurs ont mis un accent particulier sur l‘optique filigrane et le design d’une paumelle portant le poids de vantail courant dans le domaine des profils PVC. Selon la version des profils, les paumelles peuvent porter avec la version 3 lames jusqu’à 120 Kg et avec la version 2 lames jusqu’à 90 Kg. Ces deux séries sont vissées avec des vis autoforeuses dans les renforts du dormant et sont munies de tenons de centrage long répartissant ainsi les différentes forces exercées sur la paumelle. En outre, la société Dr. Hahn propose de pré-percer uniquement les préchambres, soit seulement le PVC et avec l’utilisation de tenons courts et les vis autoforeuses d’équiper des vantaux d’un poids max. de 80 Kg.

Approprié à tous les profilés courants

Afin d’obtenir une complémentarité de forme maximale avec les gammes de profilés existantes, la paumelle KT-RKN existe avec une fixation pour chant de l’ouvrant à angle droit (0°) et pour chant de l’ouvrant à angle oblique (5°), multipliant ainsi les modèles de paumelle cylindriques, parmi lesquels le fabricant de porte peut choisir celle la mieux adaptée à ses exigences. Les deux séries sont conçues pour couvrir des recouvrements de 16,5 mm – 26 mm. Un gabarit unique facilite le travail des fabricants de portes à l’atelier.

Le réglage se fait pour les deux séries sur portes gondées dans 6 directions:

En hauteur le vantail se laisse décaler de +/- 3 mm

Horizontalement également +/- 3 mm

La compression du joint d‘étanchéité +/- 1,0 mm

Das Ein- und Aushängen des Türflügels ist besonders komfortabel. Ein Bandteil kann nämlich in jeder Lage einfach aufgesteckt und abgezogen werden, ohne Befestigungsschrauben zu lösen
