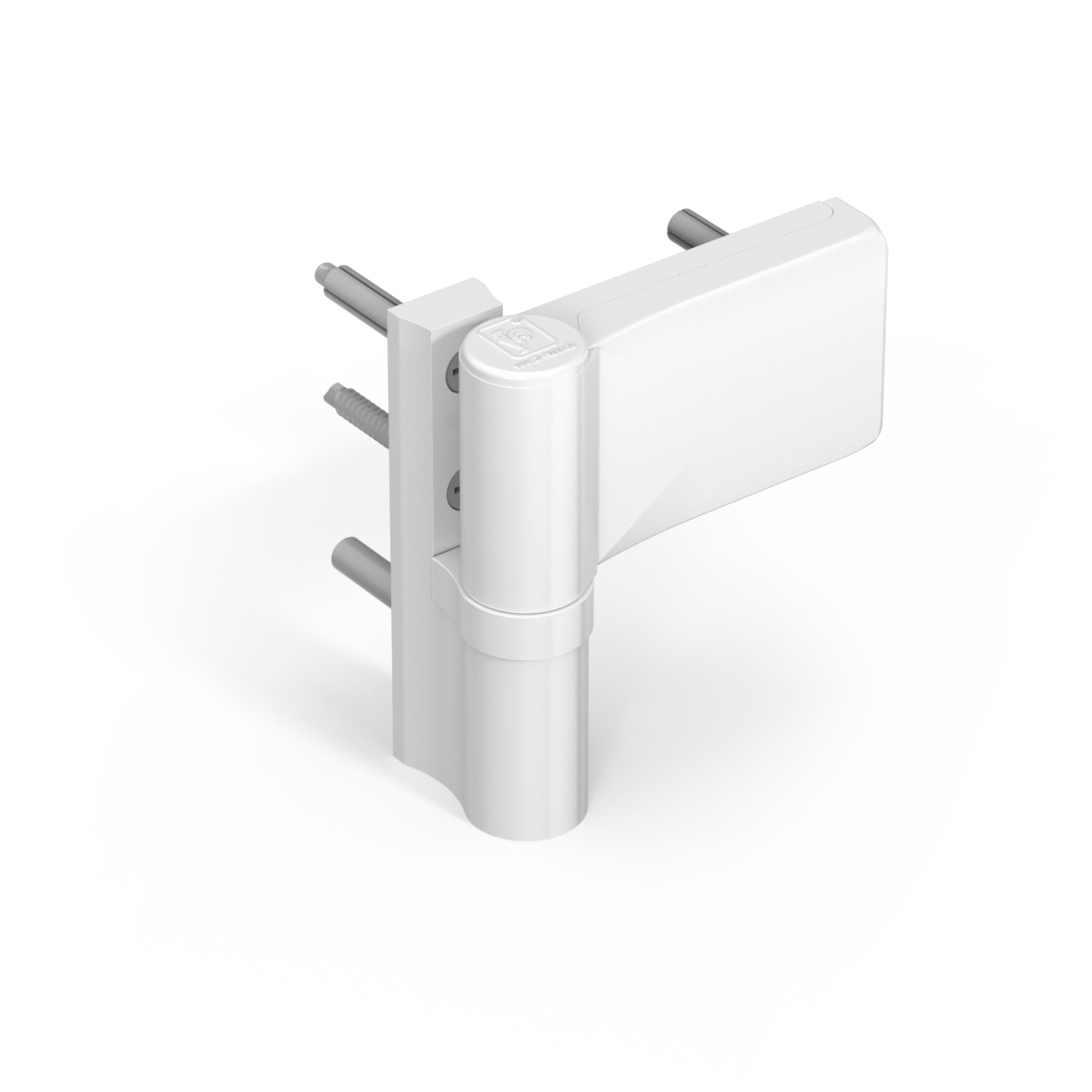

Les paumelles Premium KT-V 6R soulignent par leurs formes harmonieuses la beauté des portes qu'elles rendent plus attractives et convainquent par leur technique de montage d'une efficience hors pair. Dans le cadre des essais concernant la certification de conformité CE, les paumelles de cette série ont atteint la classification 14 pour utilisation intensive et peuvent ainsi être utilisées sur des portes d'issue de secours. Une fixation stable est également garantie sur des portes composées de profils à chambres épaisses. Ces paumelles ouvrent des portes allant jusqu'à 160 kg - selon la configuration des profils. Tous les réglages peuvent être effectués par une personne seule sans soulever, ni dégonder le vantail de porte. Le réglage en continu dans six directions de ces paumelles fait depuis longtemps ses preuves
Matériel
en aluminium extrudé
Modes de fixation
Modèles
5 cotes de recouvrement 15 - 20 mm, 16,5 - 21,5 mm, 18 - 23 mm, 20 - 25 mm et 22 - 27 mm
Capacité de charge
En fonction des profilés max. 160 kg
Réglages

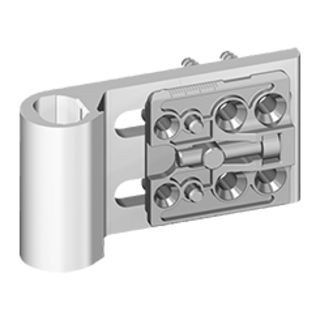

Sans soulever ni dégonder la porte, réglable dans 6 directions:
Certificats
Certification CE salon EN 1935:2002, en classe 14
Teintes
Paumelles disponibles dans toutes les teintes RAL
P570E0000 = RAL 9010
P570G0000 = RAL 9016
P57050000 = RAL 8077
P570E0F00 = RAL 9010
P570G0F00 = RAL 9016
P57050F00 = RAL 8077
P575E0000 = RAL 9010
P575G0000 = RAL 9016
P57550000 = RAL 8077
P575E0F00 = RAL 9010
P575G0F00 = RAL 9016
P57550F00 = RAL 8077
P580E0000 = RAL 9010
P580G0000 = RAL 9016
P58050000 = RAL 8077
P580E0F00 = RAL 9010
P580G0F00 = RAL 9016
P58050F00 = RAL 8077
P585E0000 = RAL 9010
P585G0000 = RAL 9016
P58550000 = RAL 8077
P585E0F00 = RAL 9010
P585G0F00 = RAL 9016
P58550F00 = RAL 8077
P590E0000 = RAL 9010
P590G0000 = RAL 9016
P59050000 = RAL 8077
P590E0F00 = RAL 9010
P590G0F00 = RAL 9016
P59050F00 = RAL 8077
KT-V 6R: 4 7 7 0 1 4 1 14
Classe d'usage de la paumelle
4
Classe 4: usage très intensif Paumelle de porte, soumis à un usage très intensif avec de très fortes sollicitations.
Classement d'endurance
7
Classe 7: 200.000 cycles d'essai (uniquement paumelle de porte)
Masse de la porte d'essai
7
Classe 7: masse de la porte d'essai 160kg
Résistance au feu
0
Classe 0: non utilisable sur portes coupe feu (EN1634-1)
Sécurité à l'usage
1
Toute les paumelles doivent répondre aux éxigences de sécurité à l'usage. Il n'existe donc que la classe 1.
Résistance à la corrosion
4
Classe 4: Résistance extrème à la corrosion
Anti effraction
1
Classe 1: utilisable sur des portes à retardement d'effraction dépendant de l'apport à la résistance à l'effraction des paumelles adaptées à la porte à retardement d'effraction.
Classement de la paumelle
14
Classe 14: Les paumelles de cette classe répondent aux exigences d'un usage très intensif.
La clé de classification 4 7 7 0 1 4 1 14 signifie:
Une paumelle de porte (4) pour de très fortes sollicitations, ayant passé un test d'endurance (7*) de 200.000 cycles, pour une porte d'une masse jusqu'à (6*) 160KG, (0) non utilisable sur portes coupe feu, répondant à une résistance au test de corrosion maximal (4) de 240 heures, pouvant être mise en oeuvre sur des portes à (1)retardement d'effraction et ayant le classement (13) de paumelle.
*) Suivi de 20 cycles à 240KG et 5 cycles à 360KG d'après EN 1935 réalisés avec succès
KT-V 6R

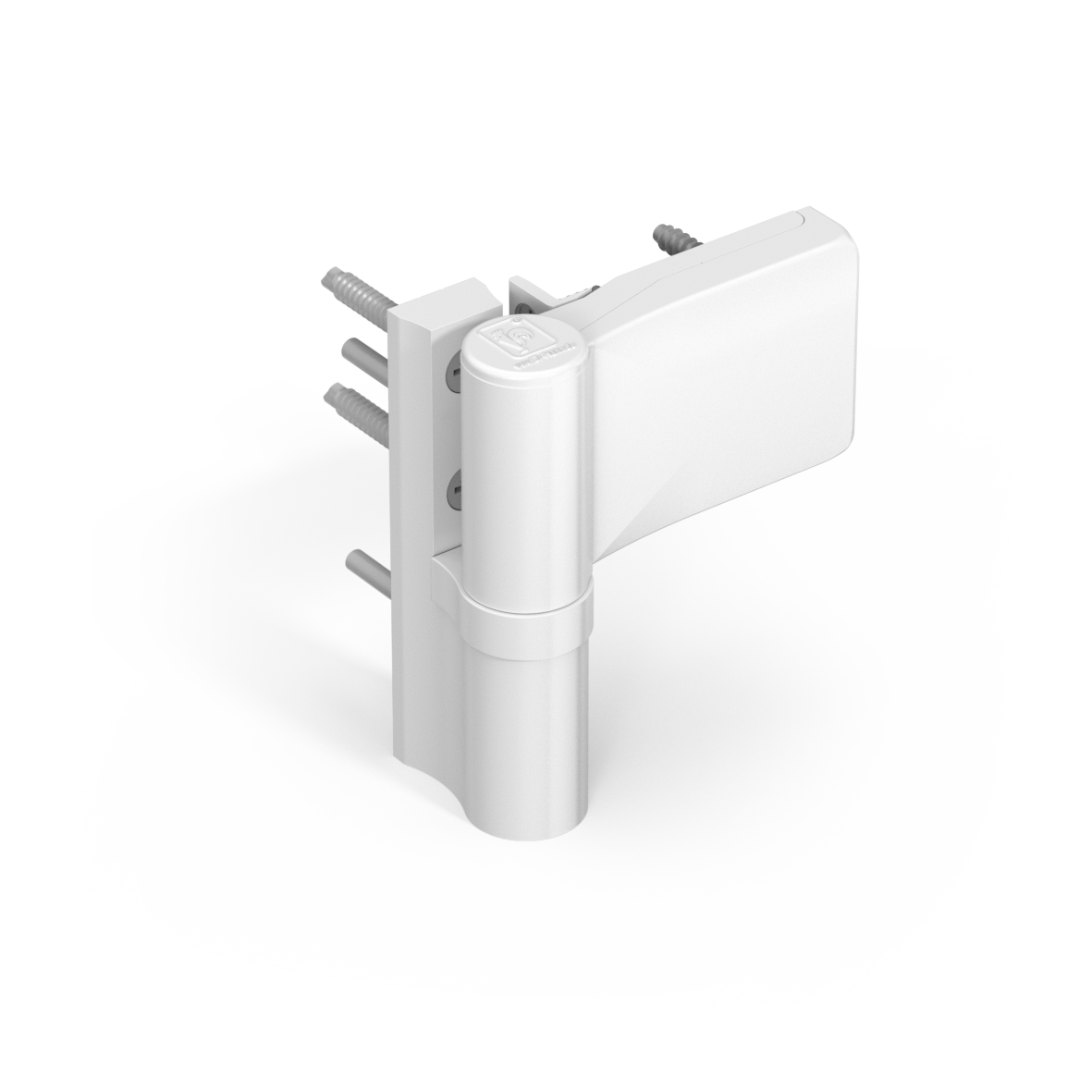

KT-N 6R
